数传电台天线安装图

2011-12-9 9:29:52

   数传电台之间收发的无线电波,通过电台天线在空中传播。为保证信号传输的稳定可靠,电台根据应用项目的实际情况,对天线的架设高度和型号选用有具体要求。
1、 主站

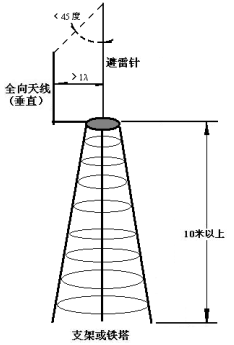

    主站为全向天线,以覆盖各方向分布的子站。如果是开阔无阻挡地形,天线架设高度可以由公式:D=4.12×(√100+√4)确定,即半径10公里的覆盖范围,主站天线需架设离地面10米以上。如下图:

2、 子站

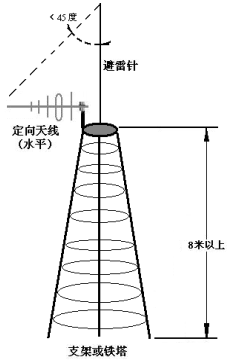

    子站为定向天线,对准主站天线。同样架设开阔无阻挡,根据公式来确定架设高度。如下图:
