您现在位置：如何使用频谱仪测信道功率
2011-12-8 14:31:16
本文档中以安利S332E频谱仪测量一款中心频点2.44G，带宽80M、峰值功率5dBm的Anykey9654H无线网桥模块为例。
1） 使用馈线连接无线模块及S332E频谱仪，使用USB连接线连接电脑及S332E频谱仪，必要时需要在频谱仪与无线模块之间添加衰减器。
2） 打开S332E频谱仪预热，打开Anritasu Master软件，并连接到频谱仪。
3） 频谱仪预热五分钟后，设置频谱仪测量中心频点为2.44G、测量信号带宽100M、参考电平0dB、自动输入衰减、自动RBW、自动VBW，保证RBW在2M左右，VBW>RBW且RBW>信号带宽，平均检波，峰值保持模式。设置测量模式为信道功率测量，信道功率中心频点2.44G，信道带宽80M。
4） 打开无线模块开始发射，待波形稳定后，即可读出信道功率。

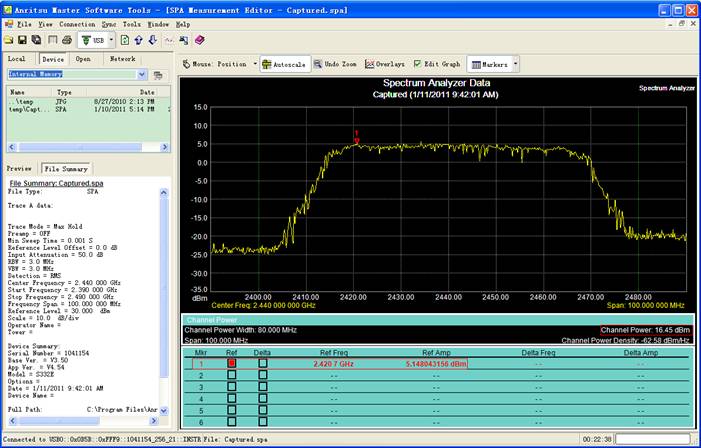

信道功率16.45dBm，峰值最大功率5.14dBm。
