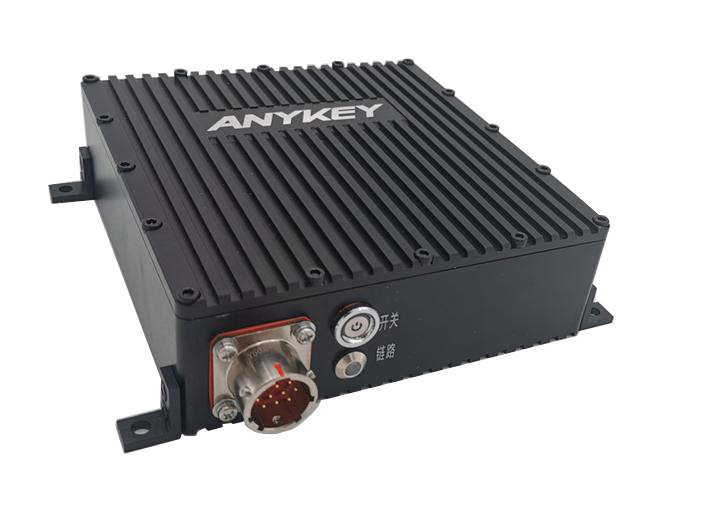

AKMS1400A无人机机载图像自组网模块
Ⅰ、 产品特点 Product Highlights
l IP传输，可以和其他基于IP传输的网络对接
l 具有优越的移动性能，支持240km/h快速移动场景中进行通信中继，且传输业务数据不中断
l 支持多种组网方式，点对点、点对多点、多点对多点，自动多跳中继，星型/线形/网状/混合组网；自愈合、自组织、自适应；无基站的情况下，模块与模块、模块与单兵也可独立成网
l 可选内置H.265视频编码器
l 安装便捷，无人机机载图像自组网模块无需经过任何改装和辅助方式，可快速部署在大疆M300、M350无人机上
l 具备Wi-Fi功能
l 支持移动端APP以及PC端Web管理，实现拓扑呈现、设备及链路状态监测、数据配置等功能
Ⅱ、 产品参数 Product Parameters
l 频段： 支持1420～1520MHz，中心频点可调，频宽2.5/5/10/20/40MHz可
l 射频调制： COFDM
l 调制方式： QPSK,16QAM,64QAM,256QAM(自适应)
l 发射功率： 2W，更大发射功率可以定制，支持双发双收
l 节点数： 每个MESH网络中最多可有64个节点
l 传输距离： 天线增益≥4dB，通视无遮挡环境，与基站之间的传输距离≥30公里，且无线传输速率≥4Mbps
l 接收灵敏度：≤-96dBm
l 视频编码： 可选内置H.265
l 供电： 通过无人机机身直接供电，即插即上电，无需任何人为干预，可通过无
l 防护等级： IP67
l 重量： 600g
l 工作温度： -30℃～+65℃
Ⅲ、 数据接口 Interface
l 天线接口： MCX×2
l 网口： RJ45
l 串口 ： 串口×2
l WIFI接口： MCX×1
l 数据接口： Type-C
l 供电： XT30
Ⅳ、应用拓扑图 Application Topological Graph

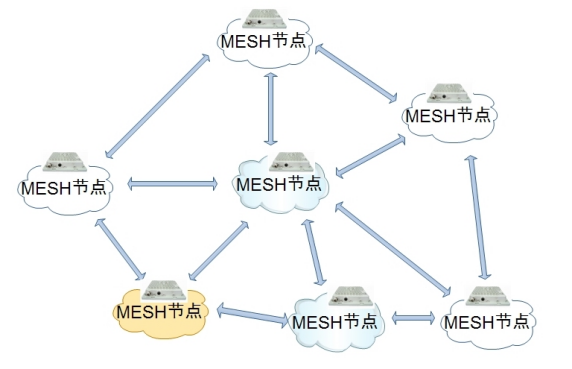

l 自组网拓扑图：

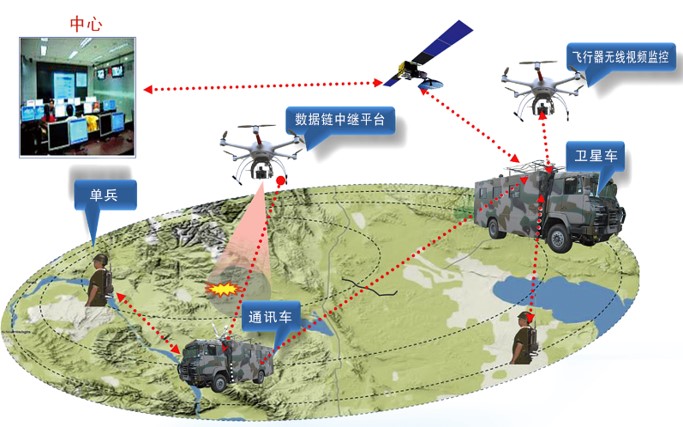

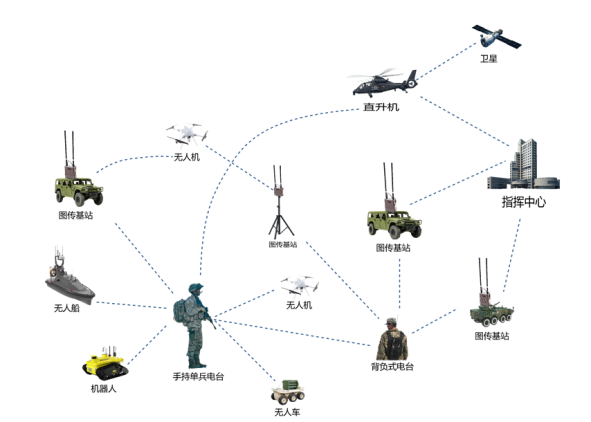

l 整体通信解决方案：
