Anykey-LTE宽带集群通信系统

2018-9-19 11:21:42

Anykey-LTE宽带集群通信系统
  • PDF文档下载:
  • 应用方案下载:
  • 产品手册下载:

简介 1.系统概述
  信达易通Anykey-LTE宽带集群通信系统基于先进的4G LTE无线宽带技术,符合B-trunC联盟标准。上行吞吐量可达50Mbps,下行吞吐量达100Mbps。系统支持多媒体集群语音、视频调度,高清无线视频监控,以及宽带无线接入、远程数据采集和移动办公业务。
  该系统基站采用一体化结构设计,将基站BBU、RRU、核心网EPC以及调度系统集成在一个机箱中,具有体积小、重量轻、功能强大、集成度高、操作简单、开通快速、可靠性高等特点,可方便灵活地由单兵背负/便携运输,或者采用小型车辆车载运输及使用,也可以采用直升机空投至工作使用现场或使用升空平台工作,能够在事件现场快速开通多媒体集群调度服务,可以广泛应用于抢险救灾、处理突发事件、应急通信以及宽带无线接入等场合,能够在短时间内在现场快速搭建应急通信网络和指挥平台,实现现场的语音和视频调度,并能实时上传现场视频信息,实现高效的指挥调度。

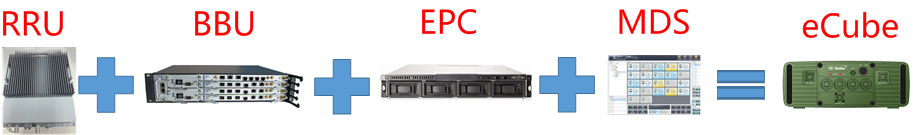

2.系统组网图

  Anykey-LTE宽带集群通信系统主要由eCube一体化基站、Anykey688专用通信终端组成。其中eCube一体化基站包括基站BBU、RRU、核心网EPC以及调度系统。如下图所示:


基站特点
1、一体化基站eCube具有以下特点:
2、标准化:4G TD-LTE技术,符合B-TrunC标准
3、小型化:体积小、重量轻、可车载、可单兵背负
4、开通快:一键开启,5分钟快速开通
5、性能稳定:可靠性高、故障率低
6、防护等级高:采用军用结构设计,IP67防护等级
7、节能:整机功耗低、智能省电
8、供电:支持多种供电方式
  可方便地由单兵/车载携带或直升机空投至事件现场快速开通多媒体集群调度服务,广泛应用于火灾、地震灾害、应急出警等需要在现场快速搭建应急指挥平台的场景,第一时间反馈现场实时视频信息,大幅缩短信息传递时间。
系支持POE供电(需选用额外配备POE模块)
基站技术指标
工作制式 TD-LTE/LTE-FDD,根据用户需要预定
工作频段 1.8G:1785---1805 MHz
 1.4G :1447---1467 MHz
 其它:350MHz---3800MHz,可以根据用户需要定制
工作带宽 5/10/15/20MHz
发射功率 2*40W(可软件调整设定)
通道数 支持2T2R
开通时间 不大于5分钟
覆盖范围 静中通城区环境典型覆盖半径可到1~3km,郊区环境典型覆盖半径可达3~5km
基站设备外观、运输与安装方式

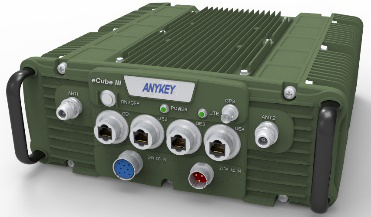

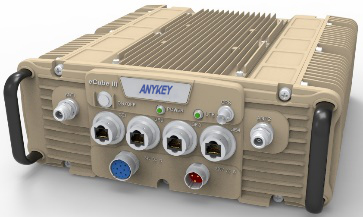

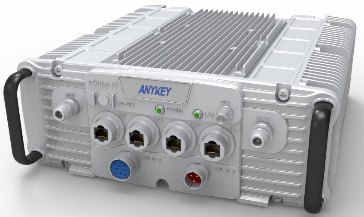

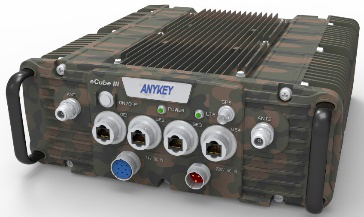

设备外观
 单兵背负

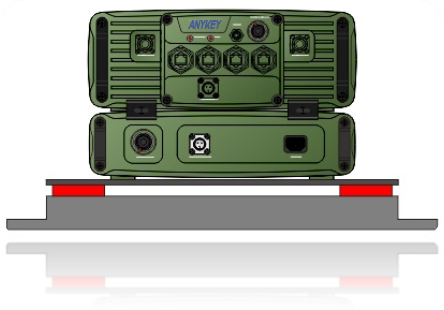

 车载运输

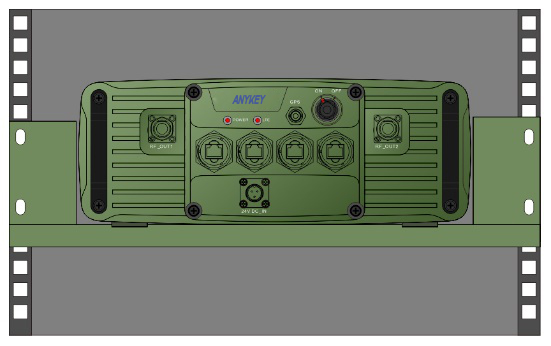

 机柜安装
终端性能指标
 工作制式 TD-LTE/LTE-FDD,根据用户需要预定

 工作频段

1.8G:1785---1805 MHz
 1.4G :1447---1467 MHz
 其它:350MHz---3800MHz,可以根据用户需要定制
 公网制式 GSM、CDMA、WCDMA、LTE FDD、TD-LTE
 尺寸 整机外形尺寸约 165(H)*79(W)*20.8(D)(不含外置天线)
 显示屏 4.7英寸
 标配电池 锂电,6200mAH

 防护

IP67
 操作系统 Android 6.0
 内置无线模块 WiFi/BT/GPS
 摄像头 支持前、后置摄像头。后置800万像素、支持1080P/25FPS摄像;前置200万 像素
  视频电话 TDD LTE用分组数据应用的方式实现
  频道旋钮开关 专业对讲机频道旋转开关设计,方便行业客户盲操作
 整机声学性能 双Mic设计,有效抑制环境噪音,保持恶劣环境下语音清晰
 整机续航能力 1、持续工作时间10H;
 2、待机时间24H

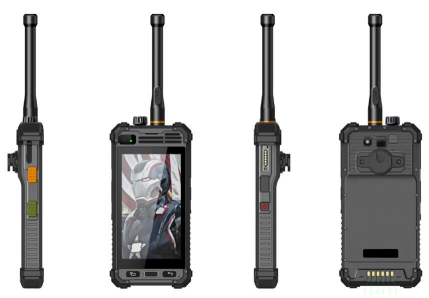

 产品外观
