钻井平台卫星闭路电视系统技术方案

2014-9-1 14:19:10



1.总则
  方案设计中充分考虑可能完善的整体规划,围绕当前应用需求的特点,本着实用与发展相结合的总体原则:以满足目前的应用为出发点,合理优化设计方案;并兼顾未来的应用需求和技术发展,为系统在技术上提供有效的平滑过渡环境。
(1)先进性、灵活性、高性价比
先进性指该系统技术水平在同等规模与同等造价条件下具有国内领先水平,并能适应今后若干年发展需要。
(2)科学性、政策性
在保证系统先进性的同时,科学合理的设计前端系统,是整个系统能否高水平运行的重要条件。目前境内卫星电视信号绝大多数已经转为数字电视信号,因此选用数字卫星电视接收机已成为必要和必须。
(3)可靠、安全性
本系统设计为无人值守,常年加电运行。因此系统选用先进、成熟、稳定、可靠、安全的产品,是已在类似工程中使用过许多的,证明能适应各种环境的设备。使之适应各种气象条件和供电干扰。
系统设计结构
(1)信号接收部分
其任务是通过天线把空中的卫星电视信号接收下来送往系统中去进行处理;主要设备包括接收天线、高频头。
(2)信号处理部分

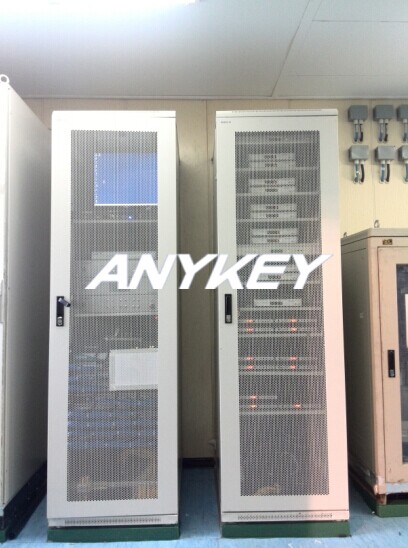

通称电视前端部分,其任务是将天线接收下来的卫星信号通过卫星接收机或专用解码器输出音视频信号,再经调制、混合、放大等,最后经过传输系统送到终端分配网络部分,其主要设备包括:功分器、数字卫星接收机、专用解码器、调制器、混合器、放大器、机柜等,该部分设备都在前端机房中。
(3)输出部分及分配网络部分
其任务是将经过处理的电视信号通过光缆或同轴电缆及分配元件送到各个用户终端。其作用是将前端送来的混合电视信号按一定的电平均匀的传输到各个用户终端,并确保各项指标在规定的范围内,要求分配系统符合广电部《30MHz-1000MHz声音和电视信号的电缆分配系统》GB6510-86标准。这一部分应根据建筑物实际分布情况进行设计。

2.系统组成



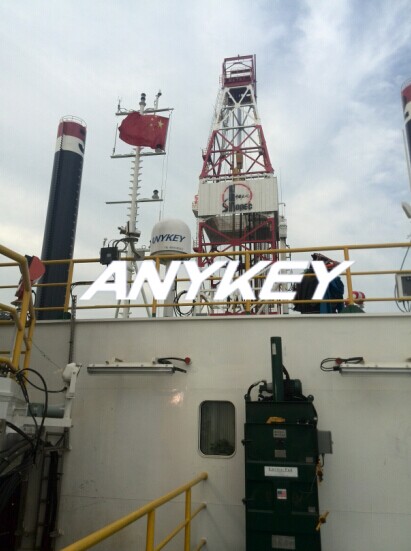

     本系统由船载动中通卫星电视接收天线(室外单元)、ACU控制单元、功分器、多路开关、终端接收机主要组成。

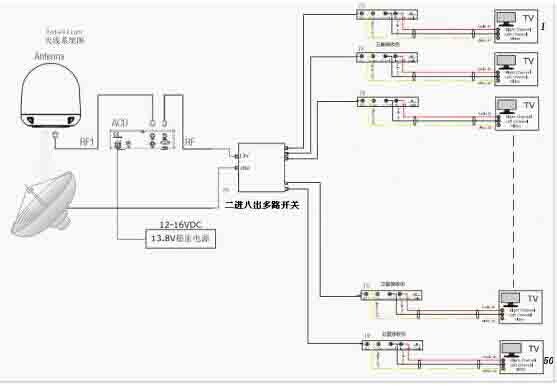

系统组成结构示意图如下:



3.功能描述
本系统是以卫星天线信号直接接入的方式提供给分支终端用户。具体功能如下:
(1)船舶上使用;
(2)船舶航行区域:国内沿海、内河航区,在这些区域要能收到信号;
(3)可接收中星九号卫星电视节目。

4. 主要产品描述

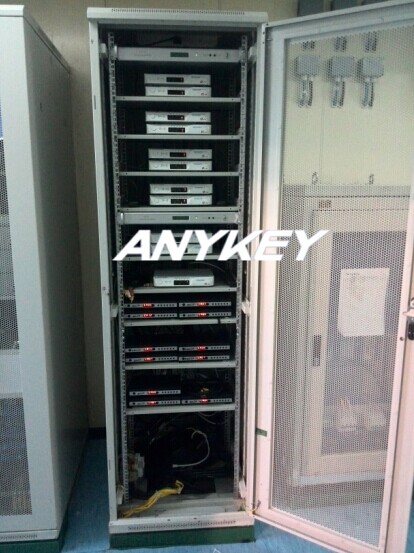

4.1  终端接收机简介





  接收机按《卫星直播系统综合解码接收器(加密标清基本型)技术要求和测量方法》技术标准的直播卫星数字电视接收机。机身带两路复合视频输出、两路左右声道音频输出,能满足不同用户的音视频输出要求;可通过卫星远程升级。操作界面友好、方便。
(1)能够接收、播放采用ABS-S标准调制,NDS加密的标清数字电视信号;
(2)MPEG-2标清视频解码;
(3)MPEG-1/ MPEG-II Layer I and II音频解码;
(4)支持综合信息服务;
(5)带两路复合视频输出和两路左右声道音频输出;
(6)强大的节目管理功能;
(7)支持电子节目指南;
(8)断电及断信号记忆(原参数)功能;
(9)高可靠性,机顶盒工作电压范围宽,抗干扰能力强;
(10)可通过卫星OTA进行升级;
(11)机顶盒外观美观,界面友好,容易操作;
(12)整机尺寸小巧,外观简约、大方 。

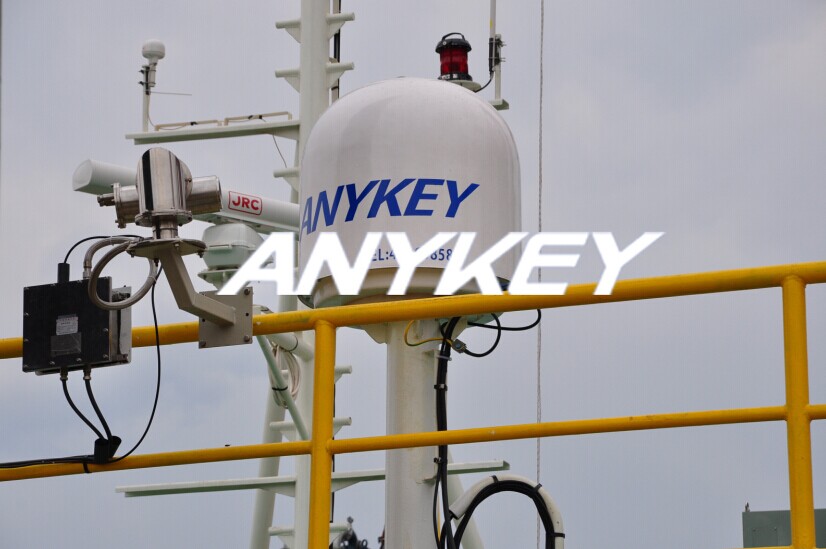

4.2卫星电视跟踪系统



 SV80是一款增强型的航行中自动对星卫星电视自动跟踪系统,它的直径只有45cm,支持ku波段高清电视功能,广泛应用于ku波段场强大于51dbw的区域接收直播卫星中星九号的电视节目。本系统适用于中国区域内的客轮、游艇、工作船、内河船、近海船、渔船等水上船。特点如下:
(1)更广的适用范围
(2)更多精彩节目
(3)紧凑强大系统
(4)无与伦比的性价比
(5)简单操作,简易安装
(6)航行中自动对星



序号
项目
参数
1
天线型号
SV80
2
天线类型
抛物面型
3
频率波段
Ku波段
4
接收频率
11.7GHz~12.2GHz
5
天线口径
450mm
6
天线增益
33dBi
7
最小卫星场强
49dBW
8
极化形式
右旋或左旋圆极化
9
稳定型
二轴稳定
10
仰角范围
~90º
11
方位角范围
无限制或0~680°
12
追踪速率
45°/sec
13
温度范围
-20℃~70
14
湿度范围
95%@40
15
系统电源
DC12~24V或AC220V
16
系统功耗
30W





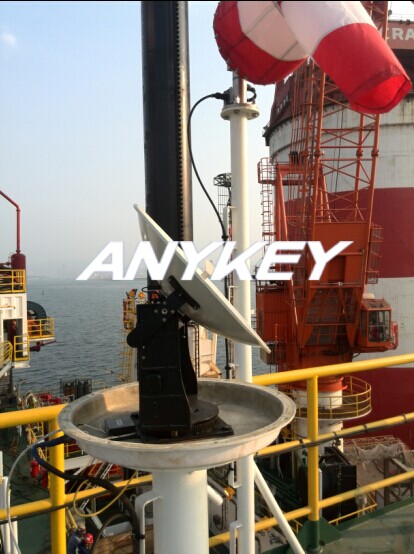

SV180功能及特点
(1)航行中自动对星
(2)选星:根据预先存储的目标星位置控制天线自动转向目标后停止;
(3)步进跟踪:系统可根据跟踪接收机提供的信号电平的大小,使天线自动跟踪目标;
(4)控保装置:在方位、俯仰和极化运动范围极限位置处设有限位开   关,天线到达限位位置时停转并显示,此时只能使天线反向运动。
(5)自动对星功能;系统根据GPS、电子罗盘等设备提供的地理位置信息和平台的姿态信息实现天线的自动寻星功能,整个过程无需人工干预。




SV180控制系统技术参数
角度显示范围:方位和俯仰       0°~ 359°
角度显示分辨率:方位和俯仰       0.01°
跟踪精度:优于1/10 接收波束宽度
预置星数:可以任意输入卫星
驱动方式:方位和俯仰
驱动功率:方位和俯仰
控制输出:方位和俯仰
电源输入:110~240V,2~4A,50±5%Hz
                    380V±10% ,20~30A   50±5%Hz
L频段接口: N型头
接收机参数:频率:950MHz~1750MHz
输入范围:-90dBm~-40dBm
环境适应能力:
室内    温度: +10℃~+30℃
湿度: 95%(25℃)
室外    温度:-40℃~+60℃
湿度: 98%(25℃)


序号
项目
参数
1
天线型号
SV180
2
工作频段(GHz)
3.4~4.2
3
天线增益(dBi)
34.5
4
极化
线极化
5
交叉极化鉴别率(dB)
35
6
噪声温度(俯仰10°)
     39°K
7
-3dB波束宽度
2.87°
8
旁瓣
-14,29 - 25 logθ(1°≤θ<20°)
9
天线类型
偏馈
10
天线指向范围
0°~360°(方位),5°~90°(俯仰)
11
天线转速
0.2°/s(方位),0.1°/s(俯仰)

C波段节目表


Ku波段三代机节目单
频道号   节目名称   加密方式             频道号      节目名称     加密方式

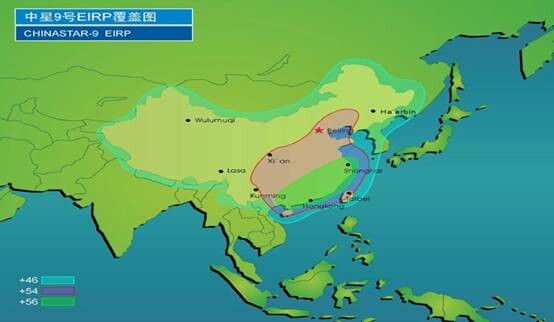

中星九号卫星场强图

4.5 使用条件

系统能适应盐雾、油雾、霉菌的环境。
舱外单元:具有防水、抗风性能
环境温度:-20℃--+60℃
防护等级不低于IP56
相对湿度: ≤100%。
舱内单元:环境温度: -10℃--+50℃
               相对湿度:≤98%(温度30℃±2℃时)
具有良好的电磁兼容性,舰船上雷达、通信等电子设备开机时,本系统工作不受影响。
具有良好的防止触电、人身伤害及防火等安全措施。

5. 供货范围
按照上述设计功能内容,为便于后续逐一阐述相关子系统的产品标准及要求,现将11号卫星闭路电视系统所用设备材料的名称、型号及数量列表如下:



序号
设备名称
型号
数量
备注
1
Ku波段卫星天线
SV80
1

2
C波段卫星天线
SV180
1

3
终端接收设备



4
调制器



5
混频器



6
放大器



7
卫星电视机控制柜



8
功分器



9
功分器



10
分配器



11
分配器



12
分配器



13
电视插座



14
船用接线盒



15
全方位电视天线(包含FM广播频率)




6. 工作界面划分
6.1项目管理及进度
    卖方在整个项目执行期间提供优良的项目管理服务。在签约后卖方即指定一名项目经理并及时通知买方。
    项目经理负责整个项目的协调管理、实施进度及文件资料往来,系统硬件详细设计与现场工程设计之间的协调。
    由买方组织联络协调工程进度,任何时候双方正式确认的文件都将成为合同技术附件。
6.2资料提交
   提供方式见公共附件。
6.3货物的包装及运输
   卖方将按合同中规定的条款认真对待货物的包装。
   对于所购货物中易受震动、冲击而损坏的部件(如硬盘、软盘、屏幕等)采取可靠的防震包装措施。以防这些部件和整体结构受到损坏。
   卖方负责将合同内要求的设备及材料运送到买方指定地点(陆地)。
6.4开箱及检验
    设备及材料到达买方接受地后,由买卖双方共同开箱检验。逐一对合同中所提供的货物进行核对和外观检查,将验收结果备案记录。
    到货设备及材料验收合格后,买方负责解决已验收货物的存放及使用管理,双方将严格按照双方商议好的管理办法执行,务必妥善安全的使用设备及材料完成合同建设  内容。
6.5设备安装
   买方负责……….

   卖方负责……….
6.6系统电源环境及系统上电
   系统第一次通电应由卖方负责进行,买方予以配合。系统第一次通电时卖方应确认安装、接线、供电系统的正确性。
   系统通电后,若发现有部件损坏,卖方应免费及时提供紧急备件更换,不影响买方的工作进度。
6.7测试验收
   在系统完成安装并调试成功之后,验收测试之前,卖方提交一份完整的设备清单和测试记录文件。
   平台出厂测试验收前,卖方提出一套验收程序及内容(包括厂方标准测试文件),经双方讨论确认执行。
   系统出厂验收由双方共同执行所确认的程序、内容与试验手段,最后签字确认。
6.8质量保证
  卖方在服务和销售过程中严格按照ISO9001质量体系进行
  提供的全部设备部件是全新合格的产品。
6.9质保期及售后服务承诺
  系统质保期见商务协议。
  卖方保证提供长期的备件供应和技术支持服务。
  卖方不定期的对用户进行回访和技术交流。以便用户不断提高使用水平和发挥所购系统的作用。
  其它未尽事宜,双方协商解决。
